Produkt

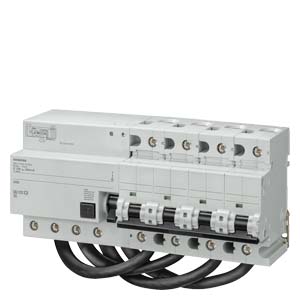

Siemens 5SU1674-7AK81
- FI/LS-Schalter, 10 kA, 4P, Typ B, kurzzeitverzögert K, 300 mA, C-Char, In: 100 A
Technische Daten
- Hersteller:Siemens
- Produkt Typ:5SU1674-7AK81
- Hersteller Artikelnummer:5SU1674-7AK81
- EAN:4001869332321
PDF-Datenblatt |
